פתח חילוץ בחלון עם סורג: 3 מדידות והמבחן של מבוגר עם ילד על הידיים
פתחו את הסורג עד הסוף, עמדו מול החלון ושאלו את עצמכם: מבוגר שמחזיק ילד על הידיים עובר כאן בשנייה, או נתקע באמצע? זו השאלה שחשוב לשאול לפני ההזמנה. מדידת פתח חילוץ בחלון אחרי התקנת סורג לא נגמרת במידות החלון עצמו. היא נגמרת במה שנשאר פנוי אחרי שהכנף, הידית, הסף והסורג הפתוח לקחו את חלקם.
במאמר הזה לא נחזור על אזהרות כלליות. נעבור על שלוש מדידות של הפתח הנקי, נבדוק מה מחכה מחוץ לחלון, ונסיים במבחן מעשי שאפשר לעשות בבית עם סרט הדבקה.
למה פתח חילוץ בחלון קטן ממה שנראה על הנייר
בתקנות התכנון והבנייה, לחלון חילוץ בבניין מופיעות מידות חופשיות של לפחות 80 ס"מ ברוחב ו-100 ס"מ בגובה. הוא צריך להיות ניתן לפתיחה מבפנים. שימו לב למילה "חופשיות": הכוונה למה שנשאר פנוי, לא למידת החלון מקיר לקיר.
שתי הסתייגויות חשובות:
אם הסעיף הזה חל על דירת מגורים בודדת ובאיזה אופן, לא אימתנו. בדקו זאת מול מהנדס, אדריכל או הגורם המוסמך בבניין שלכם.
לא מצאנו מידה רשמית של "פתח נקי" אחרי פתיחת סורג בבית פרטי, וגם לא שיטת מדידה רשמית עם הכנף פתוחה. מה שמוצג כאן הוא שיטת עבודה מעשית ולא נוסח תקני.
דמיינו חלון ברוחב נאה. הוא נראה גדול, אבל הכנף הפתוחה תופסת חלק מהרוחב, הידית בולטת, והסורג אחרי הפתיחה משאיר מוט או קיפול בתוך הפתח. מה שנשאר בסוף הוא הפתח האמיתי שלכם, וזה המספר שחשוב.
יש גם מידה אחרת שקשורה לסורג. לפי מכון התקנים, אסור שכדור בקוטר 10 ס"מ יעבור בחלל כלשהו בסורג. זו דרישה למרווח בין מוטות, ולא מידת חילוץ. מרווח צר מדי בין המוטות בסורג שנפתח לא יעזור כשצריך לעבור בו.
אז איך מודדים נכון? מתחילים מהרוחב.
מדידה ראשונה: הרוחב הנקי עם הסורג פתוח עד הסוף
הכלל הבסיסי: מודדים כשהסורג פתוח לגמרי, לא סגור. סורג על צירים נפתח כמו דלת. סורג הזזה נשאר על מסילה. סורג אקורדיון מתקפל אל צד אחד, והקיפולים נערמים בתוך הפתח.
איך מבצעים את המדידה
פתחו את הסורג עד הסוף, באותה צורה שבה תפתחו אותו במצב אמיתי.
פתחו את כנף החלון עד הסוף.
מדדו את המרחק הפנוי הקצר ביותר מצד לצד, בגובה שבו הגוף עובר בפועל.
חזרו על המדידה בכמה גבהים. הרוחב הנקי הוא המספר הקטן ביותר שקיבלתם.
מה קורה אם לא מפחיתים

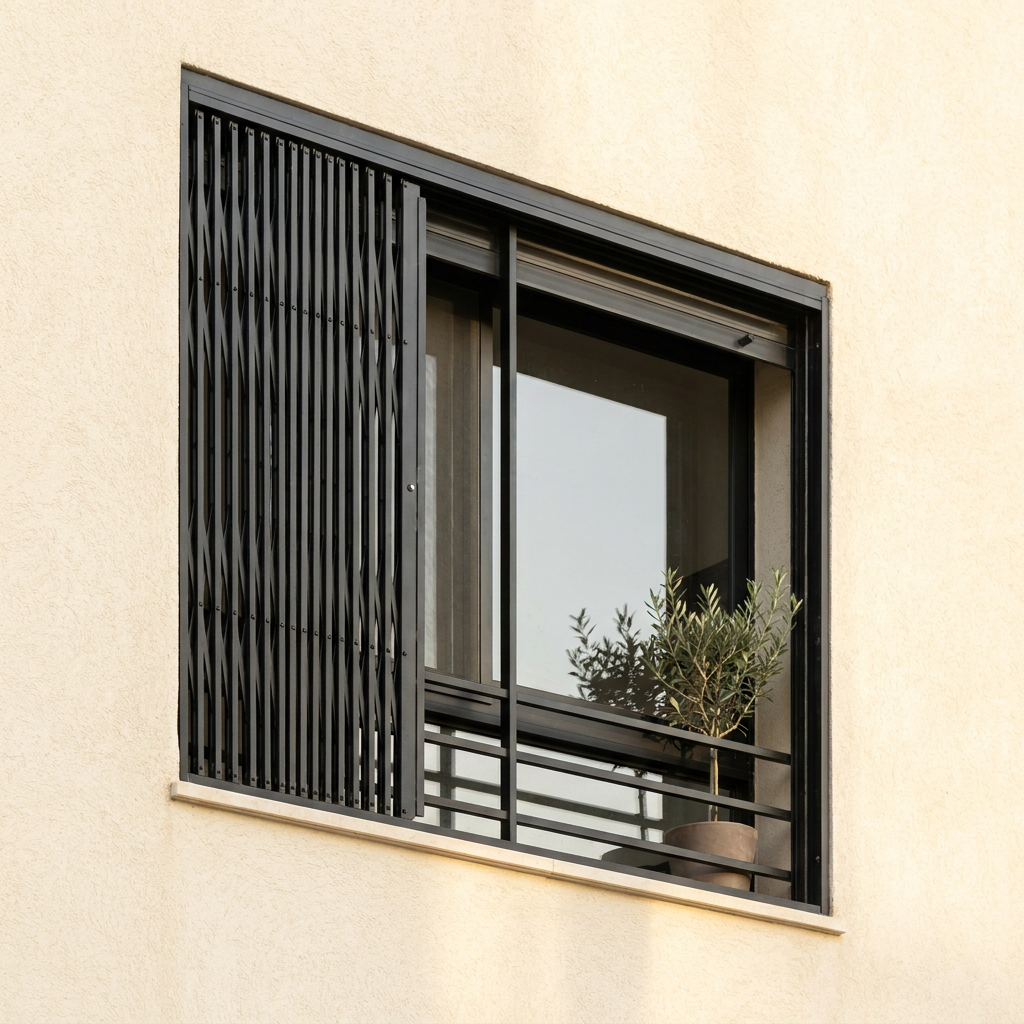

דמיינו חלון שנראה רחב מאוד מקיר לקיר. הסורג הוא אקורדיון, והוא מתקפל לצד אחד. חבילת המוטות המקופלת נשארת בתוך הפתח ותופסת חלק משמעותי ממנו. מי שמדד רק את החלון חשב שעמד במידות, ובפועל נשאר פתח צר יותר.
כנף שנפתחת פנימה ומשאירה צירים או ידית בתוך המעבר דורשת בדיקה נפרדת. יש דגמים שבהם הכנף נפתחת רחב ומשחררת את המעבר, ויש כאלה שבהם היא נשארת באמצע.
הרוחב הוא רק חצי מהתמונה. הגובה מתנהג אחרת, ויש בו מלכודת משלו.
מדידה שנייה: הגובה הנקי והנקודה הצרה ביותר
גובה נקי הוא לא המרחק מהאדן אל המשקוף העליון. בדרך אליו עומדים הסף, אדן החלון, ולפעמים ארגז תריס או תריס חצי פתוח. כל אחד מהם "גוזר" חלק מהפתח.
בדקו בכמה מפלסים
הפתח נקבע לפי הנקודה הצרה ביותר, לא לפי הממוצע. עברו על הרשימה:
הסף או האדן: כמה גבוה צריך להרים את הרגל כדי לעלות עליו?
המשקוף העליון: האם ארגז התריס מנמיך אותו?
הידית: האם היא בולטת אל תוך הפתח כשהכנף פתוחה?
התריס: האם הוא יורד לאמצע הפתח, ואם כן, איך מפנים אותו?
הכנף הפתוחה: האם היא חוסמת חלק מהגובה או מהרוחב?
מה קורה אם מודדים רק פעם אחת
נניח שמדדתם בגובה הכתפיים ויצא מספר מצוין. בגובה הברכיים, ליד האדן, הכנף הפתוחה והידית מצמצמות את המעבר. אילו מדדתם פעם אחת בלבד, לא הייתם שמים לב. לכן מודדים בכמה גבהים וכותבים את הקטן ביותר.
במדידת הפתח עצמו עוזר לדעת איך מודדים נכון בכלל, וההסבר המלא נמצא בעמוד איך מודדים חלון לסורג. הדגש שם הוא מדידה לייצור. מדידה לצורך חילוץ היא בדיקה נוספת, ולא תמיד זהה לה.
גם אחרי ששני המספרים בידיכם, נשארת שאלה שרוב האנשים לא שואלים: לאן הסורג נפתח, ומה נמצא שם בחוץ?
מדידה שלישית: מה מחכה מחוץ לחלון
סורג שנפתח החוצה צריך מקום לנוע. אם מחוץ לחלון יש מרפסת, אדן רחב, עציצים או מעקה, הסורג עלול להיתקע באמצע התנועה. סורג בטן או חבית משנה את מסלול היציאה, כי הוא בולט החוצה ויוצר מרחב אחר סביב הפתח.
שאלות לבדיקה בחוץ
האם הסורג הפתוח מגיע עד הסוף, או נעצר בקיר או בעציץ?
האם יש אדן רחב שצריך לטפס עליו?
לאן הולכים אחרי היציאה? מרפסת, חצר, גג נמוך?
האם הסורג הפתוח חוסם את המשך המעבר?
דמיינו סורג שנפתח היטב בבדיקה בתוך הבית, ובחוץ ממתינה מעקה מרפסת במרחק קצר. הסורג נפתח רק חלקית ומשאיר פתח קטן. לכן הבדיקה חייבת לכלול את הצד החיצוני, ולא רק את הצד הפנימי.
אם אתם בוחנים סוגי סורגים שונים לפי אופן הפתיחה, סוגי הסורגים לחלון מציגים את ההבדלים בין הדגמים, ואחת השאלות לבדוק שם היא איך כל דגם מתנהג בזמן פתיחה.
עכשיו, כשיש לכם שלוש מדידות, אפשר לעבור מהמספרים אל הגוף האנושי.
מבחן מבוגר עם ילד על הידיים, שלב אחר שלב
מידות המינימום בתקנות הן 80×100 ס"מ, והן נועדו לאדם בודד. המבחן הבא הוא הצעה מעשית שלנו בלבד, ואין לו בסיס בתקן. הוא נועד לבדוק את המציאות: מי בבית צריך לעבור, ובאיזה מצב.
איך עושים אותו
סמנו את הפתח הנקי שמדדתם על הרצפה בסרט הדבקה: הרוחב והגובה הקטנים ביותר שקיבלתם.
הניחו סרגל או מקל לאורך הגובה כדי לדמות את הגבול העליון.
בקשו ממבוגר להחזיק ילד על הידיים, או משהו בגודל דומה אם אין ילד זמין, ולעבור דרך המסגרת המסומנת.
בדקו אם הוא עובר בלי להתכופף בצורה קיצונית ובלי להיתקע בכתף או בראש.
חזרו על המבחן עם בגדים רגילים ובלי הרבה מחשבה, כמו בשעת לחץ.
מי עוד צריך לעבור
שאלו את עצמכם מי גר בבית:
ילד שצריך שיעזרו לו לעבור.
קשיש שמתקשה להרים רגל או להתכופף.
אדם עם מוגבלות.
מבוגר שמחזיק ילד, וזה המקרה הנפוץ והקשה ביותר.
אם הפתח מספיק לאדם אחד אבל לא למבוגר עם ילד, זו לא בהכרח בעיה תקנית. זה מידע שחשוב שתדעו לפני שאתם מזמינים, כי אז אפשר לשנות את סוג הסורג, את כיוון הפתיחה או את החלון שנבחר.
רוצים להתייעץ על המידות לפני הזמנה? אפשר להתקשר למפעל 077-8048340 או לשלוח הודעה בוואטסאפ 053-6584332 (טכנו כל עוזי). אפשר גם לעיין בקטגוריה סורגים לחלונות כולל התקנה ולהזמין ישירות בחנות.
המבחן מראה אם הפתח עובד בבית שלכם. אבל לא כל חלון שווה לכל חלון, ויש הבדל בין סוגי החלונות.
חלון בבניין, חלון ממ"ד ומוסד חינוך: לא אותן מידות
אחת הטעויות הנפוצות היא להניח שכל סורג חילוץ כפוף לאותן דרישות. אלה מסגרות שונות, ולא מצאנו מקור שמאחד אותן.
חלון חילוץ בבניין: כאמור, מידות חופשיות של 80×100 ס"מ לפחות בתקנות התכנון והבנייה. החלון צריך להיפתח מבפנים. ההקשר לדירה בודדת לא אומת.
מוסד חינוך: נוהל משרד החינוך מדבר על פתח מילוט שנפתח כלפי חוץ, ברוחב 80 ס"מ לפחות ובגובה מטר. זה נוהל למוסדות, לא לבית פרטי.
ממ"ד: אתרי מסגרות מסחריים כותבים שחלון הממ"ד חייב לשמש פתח מילוט, ולכן הסורג צריך להיפתח. הנוסח הרשמי של פיקוד העורף לא נבדק על ידינו, ולכן אנחנו לא מציגים זאת כעובדה. בדקו מול ההנחיות הרשמיות החלות עליכם.
בקטגוריית סורגים לממ"ד תמצאו את הפתרונות המיועדים לחלונות האלה. שימו לב לאותו עיקרון: סורג הזזה גדול בחלון ממ"ד לא אמור לחסום את הפתח המינימלי שנדרש, ולכן הפתח הנקי נבדק גם שם עם הכנף פתוחה.
פתיחה בלי מפתח
התקנות שמצאנו מזכירות שצריך שיהיה אפשר לפתוח ולסגור את הדלת או הסורג מתוך הבניין בלי מנעול. הקטע שמצאנו חלקי, והקשר לדירות מגורים לא אומת. מבחינה מעשית, מפתח בקופסה או בכיס אינו זהה לפתיחה מהירה. כשמתכננים סורג נפתח מבפנים, כדאי לדרוש מנגנון שנפתח בלי מפתח, ולהתייעץ לגבי מה שחל עליכם.
אחרי שבדקתם את המסגרת, נשאר לדעת מה לשאול לפני שמאשרים ייצור.
מה לשאול את המפעל לפני שמאשרים ייצור
מדידה לצורך ייצור אינה בהכרח מדידת חילוץ. מי שמודד לייצור בודק התאמה לפתח הבנייה. מדידת פתח הנקי נעשית אחרת. לכן כדאי לשאול במפורש:
מה יהיה הפתח הנקי אחרי שהסורג נפתח עד הסוף, ברוחב ובגובה?
לאן הסורג נפתח, ומה גודל הכנף או קיפולי האקורדיון שנשארים בתוך הפתח?
איך הסורג נפתח מבפנים, ואם יש מנעול, האם אפשר לפתוח אותו ללא מפתח?
מה מרווח המוטות, ואיך הוא משפיע על המעבר?
האם הדגם מתאים למי שגר אצלי: ילדים, קשישים, מבוגר שמחזיק ילד?
טעות נפוצה נוספת היא לצמצם את מרווח המוטות לבטיחות ילדים ולשכוח שגם מרווח צפוף מצר את המעבר. הבטיחות לילדים והמעבר למבוגר צריכים להיבדק יחד.
עוד טעות: להתקין סורג קבוע בכל החלונות ולהניח שחלון אחד בלי סורג מספיק, בלי לבדוק את מידותיו. אם החלון הפנוי הזה הוא היחיד שמיועד לחילוץ, בדקו אותו באותה שיטה בדיוק.
פרטי המשלוח, ההתקנה והאחריות מפורטים בעמוד משלוח, התקנה ואחריות, ושאלות נוספות אפשר לבדוק בשאלות הנפוצות.
לסיכום, הנה מה שכדאי לקחת איתכם לפני שאתם פותחים את המטר.
שלוש תובנות לקחת איתכם
הפתח הנקי נמדד אחרי שהסורג והכנף נפתחו עד הסוף, ונקבע לפי הנקודה הצרה ביותר ברוחב ובגובה, לא לפי מידת החלון.
המידות בתקנות נועדו לאדם בודד. מבחן מבוגר עם ילד על הידיים הוא הצעה מעשית ולא תקן, אבל הוא בודק את המציאות בבית שלכם.
חלון בבניין, חלון ממ"ד ומוסד חינוך כפופים למסגרות שונות. שאלו את המפעל מה הפתח הנקי שיישאר, ובדקו מה חל עליכם מול גורם מוסמך.
שאלות ותשובות
האם חלון עם סורג עדיין נחשב פתח חילוץ?
זה תלוי בסוג הסורג ובמה שנשאר פנוי אחרי שהוא נפתח. סורג קבוע בלי פתיחה מבפנים אינו משאיר פתח לחילוץ. סורג שנפתח מבפנים עם פתח נקי מספיק יכול לשמש מילוט, ובסורג לפתח מילוט חלות הדרישות שבת"י 1635. כדאי לוודא מה חל על הדירה שלכם מול גורם מוסמך.
כמה חלונות בדירה צריכים סורג נפתח?
בנוסח חלקי שמצאנו מופיע שבאחד החלונות בכל דירה בבניין יותקן סורג המיועד לפתח מילוט. הסעיף המדויק לא אומת, ולכן אל תסתמכו על זה בלבד. בדקו מול מהנדס או מול הגורם שמלווה את הבניין.
האם סורג נפתח שננעל במפתח נחשב מתאים למילוט?
בנוסח התקנות שמצאנו מדובר ביכולת לפתוח את הדלת או הסורג מתוך הבניין בלי מנעול. הקטע חלקי, והקשר לדירות מגורים לא אומת. מבחינה מעשית, מפתח שצריך לחפש בשעת לחץ אינו פתרון מהיר, ולכן כדאי לבקש מנגנון פתיחה מבפנים בלי מפתח.
האם סורג הזזה או אקורדיון חוסמים את הפתח כשהם פתוחים?
לעיתים כן. מסילת הזזה או קיפולי אקורדיון נשארים בתוך הפתח גם כשהסורג פתוח לגמרי. לכן מודדים את הפתח הנקי אחרי הפתיחה המלאה ולא לפני.
כמה מקום נשאר בחלון ממ"ד אחרי שהסורג נפתח?
אין מספר אחד, כי זה תלוי בגודל החלון, בסוג הסורג ובכנף. מקורות מסחריים מציינים שסורג הזזה בחלון ממ"ד גדול לא אמור לחסום את הפתח המינימלי. הדרך לדעת היא למדוד את הרוחב והגובה הנקיים עם הסורג פתוח עד הסוף.
האם מדידה לייצור הסורג מספיקה כדי לדעת שהפתח עובר?
לא בהכרח. מדידה לייצור בודקת התאמה לפתח הבנייה, ולא מה שנשאר פנוי אחרי פתיחת הסורג והכנף. כדאי לבקש מהמפעל לציין את הפתח הנקי הצפוי ולבדוק אותו בעצמכם.
